Schrittmotor-Controller SMC85

Schrittmotor-Controller mit SPS, CANopen und 8E/A

Ein Schrittmotor-Controller mit serieller RS485- und CANbus-Schnittstelle. 8E/A können als Eingänge, Ausgänge oder Analogeingänge konfiguriert werden. Lässt sich über nanoSPS und MacTalk steuern. Die äußerst kompakte Leiterplatte (78,4x86,2mm) enthält alles Notwendige für Steueraufgaben als selbständige Einheit oder über SPS bzw. PC. MODBUS RTU und CANopen ermöglichen den einfachen Anschluss an eine SPS. Für PC oder IPC sorgt ein ActiveX/OCX Treiber für eine einfache Schnittstelle zu LABview, Excel, VB und anderen Windows-Programmen.
  • NanoSPS mit 8E/A in 24V
  • RS485 bis zu 962kbit
  • CANOpen DSP402
  • MODBUS RTU
  • Auflösung bis 409.600 Schritten/Umdr.
  • Präzision der Geschwindigkeit 0,01 U/min
  • Puls/Richtungs-Modus
  • Versorgung 12-80VDC
  • Motorstrom 0-9 A Eff.
  • Dual-Versorgung für sichere Notabschaltung
  • Active X / OCX Treiber erhältlich

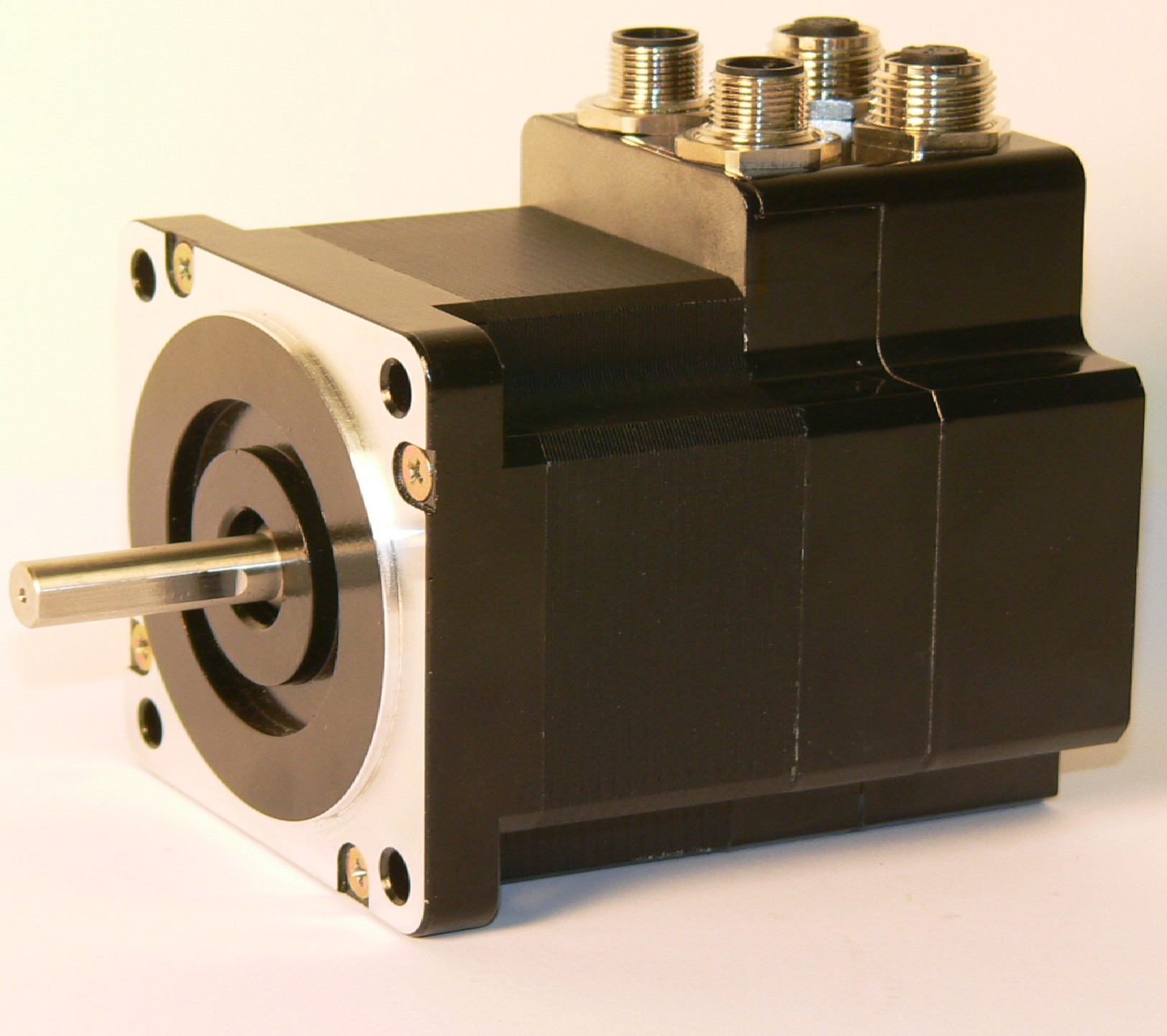

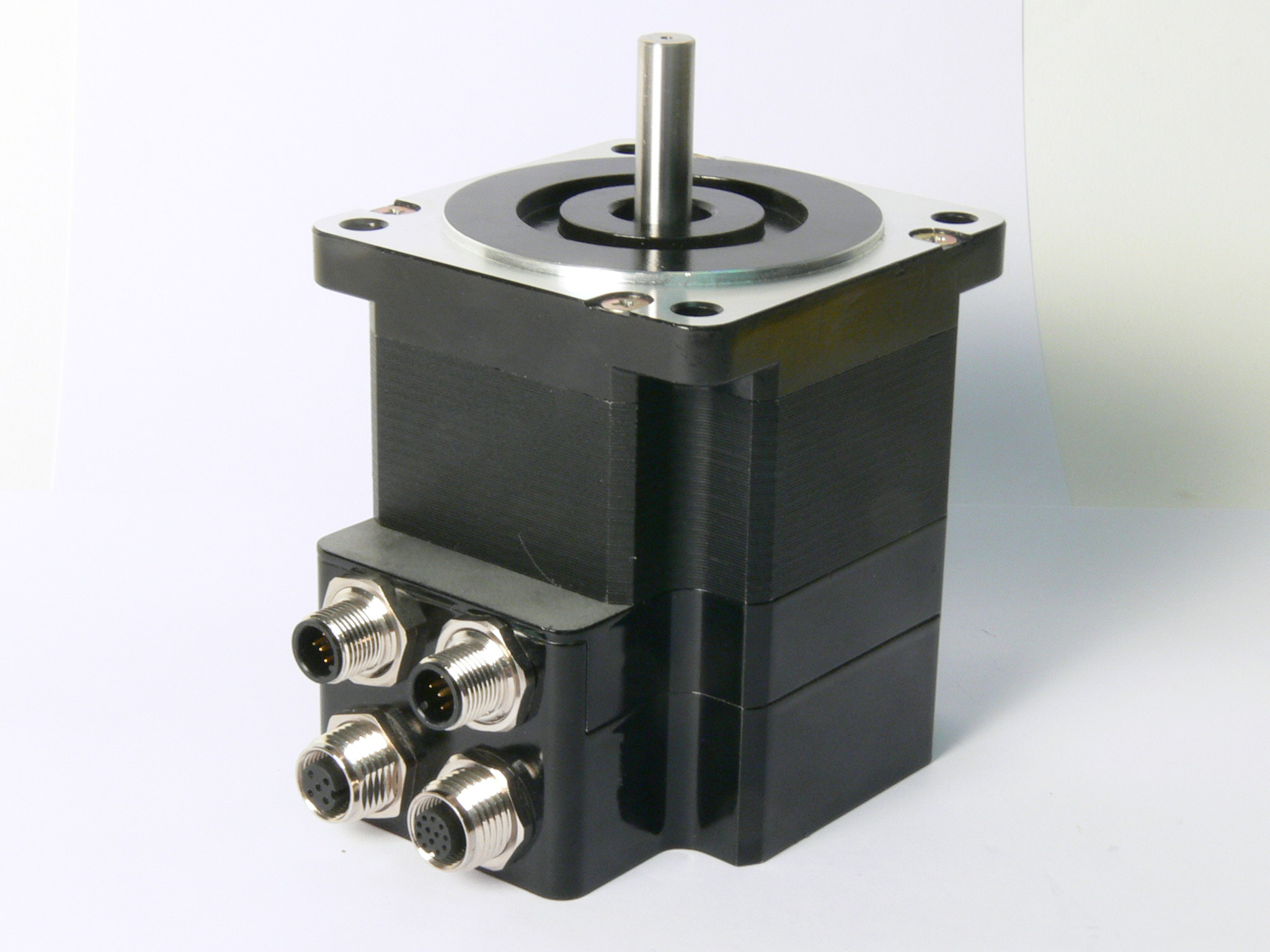

Die Leiterplatte kann in einem Gerät oder direkt auf der Rückseite des Motors montiert werden. Sie kann auch in einem Kasten mit Ausgangskabeln oder M12-Anschlüssen geliefert werden. Der Kasten kann auf einer Bodenplatte oder einer DIN-Schiene befestigt werden. Klicken Sie hier, um mehr über die integrierten Schrittmotorlösungen MIS34x zu erfahren.








Partnumber Current
Amp
RMS
Application Connectorboard/
wires with
M12 connectors
Bus communication Photo
SMC85C1-AA
0-9Amp
PLC,Pulse/dir for own housing
and connection
No
RS485 in / out


SMC85C1-H2
0-9Amp
PLC,Pulse/dir with stall detect
for own housing and connection
No
RS485 in / out
Front
SMC85C1-AC
0-9Amp
PLC and CANopen for own
housing and connection
No
CAN in/ out

SMC85C1-Q5AA
0-9Amp
PLC,Pulse/dir for own housing
but with M12 connectorboard
Yes
RS485 in / out
Front

SMC85C1-ECAA *
0-9Amp
Ethernet and PLC for own connectorboard but with M12 connectorboard
Yes
EtherCAT in/out
RS485 and SSI for absolute multiturn encoder are available on all models.
* Profinet, Ethernet IP, Ethercat, Powerlink, MODBUS TCP, also available
