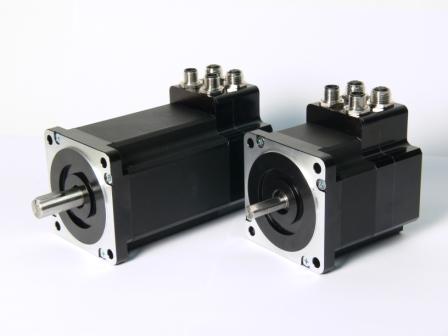

Der weltweit kompakteste integrierte Nema34 Schrittmotor





Die integrierten Motoren in Nema34 Flansch Maß verfügen über eine RS485 und CANopen Schnittstelle genauso wie einen in Ablaufsprache programmierbaren Motion Controller. Alles was hierzu benötigt wird ist im Motorgehäuse integriert. JVL hat bei dieser Entwicklung die neuesten Technologien eingesetzt. Dies ermöglicht z.B. die höchste am Markt verfügbare Mikroschritt-Auflösung von 819200 Schritte/Umdrehung. Daraus resultiert eine unübertroffenen Laufruhe und geringe Geräuschentwicklung. Die Länge misst nur 95mm. Das ist Rekord und der kürzeste Motor dieser Art. Die MIS34 Motoren sind in 3 unterschiedlichen Größen erhältlich:
- MIS340 mit 3,0Nm, Länge 95mm
- MIS341 mit 6,1Nm, Länge 126mm
- MIS342 mit 9,0Nm, Länge 156mm



Die Motoren können als "stand alone" oder über eine Steuerung betrieben werden. 8 E/A’s können individuell als digitale Ein/-Ausgänge oder Analogeingänge parametriert werden. Standardmäßig besteht die Möglichkeit über z.B. Modbus RTU oder CANopen mit übergeordneten Systemen zu kommunizieren. Das ebenso unterstützte JVL MAC Protokoll ermöglicht den einfachen Aufbau eines RS485 Netzwerkes mit bis zu 254 anderen JVL integrierten Motoren.



- Kürzester Motor am Markt, nur 95mm bei 3Nm
- Sehr hohe Auflösung von bis zu 819200 Schritte/ Umdrehung entspricht 4096 Mikroschritte für eine Vollschritt
- Geschwindigkeitsauflösung 0,01 1/min
- Eingebaute SPS mit 8 E/A als digital E oder A 24V oder 0-5V (12bit) Analogeingang
- RS485 mit bis zu 921 kbit und Modbus RTU
- Optional RS422 und RS485 für den Anschluss externer Geräte wie HMI, SPS oder Encoder
- Punkt-zu-Punkt Mehrachsapplikationen mit bis zu 254 JVL motoren am RS485 Bus
- CANbus mit CANopen DSP402 und DS302
- Puls-/Richtungssignal Betriebsmodus mit elektronischem Getriebe
- Hochgeschwindigkeits- Positionserfassung im Interrupt
- Versorgungsspannung von 12-80VDC bringt hohes Drehmoment bei großer Geschwindigkeit
- Motorstrom 0-9 A RMS, 12,6 A spitze
- Getrennte Einspeisung von Leistungs- und Steuerspannung für Not-Aus Situationen
- ActiveX/ OCX Treiber genauso verfügbar wie das JVL MacTalk Protokoll
- Extrem Leistungsfähige grafische Programmierumgebung mit u.a. Rechen- und Speicherfunktionen
- M12 Steckverbinder in IP67
- Optional mit Doppelwelle und Single oder Multiturn Encoder



Die integrierten Schrittmotoren der MIS34 Serie sind auch mit Bluetooth, ZigBee oder WLAN zur drahtlosen Einbindung in Ihr System erhältlich. Des Weiteren sind für das nächste Jahr Erweiterungen wie Profibus, EtherCat, EtherNet/IP und Absolutwertencoder geplant. Die hier verwendete Elektronik ist auch einzeln als SMC85 erhältlich.
