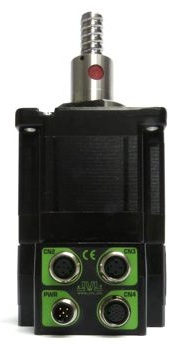

NEMA34 86mm Integrierter Schrittmotor-Linearaktuator


Linear-Schrittmotoren ermöglichen wesentliche Kosteneinsparungen und benötigen wenig Platz. Kupplung,zusätzliche Lagerträger und Montageaufwand sind nicht erforderlich. Auf diese Weise werden nicht nur Kosten eingespart, sondern dank der geringeren Anzahl von Komponenten und der einfacheren Konstruktion wird auch die Fehlerrate reduziert. Bei Anwendungen mit geringer Last wird auch keine lineare Führung benötigt. Das besondere Design und Material der Antriebsmutter sorgt für lange Betriebszeiten.

Die folgenden Versionen sind lieferbar
  • Non-Captive Linearaktuator mit Mutter im Innern des Motors. Der sich linear bewegende Teil kann sich drehen und sollte deshalb festgestellt werden.
  • Externer Linearaktuator. Muttern sind auf Leitspindel montiert.
  • Captive (wird später für NEMA34 erhältlich sein) und Externer Linearaktuator in NEMA Größe 23 und 34 kann mit integriertem Treiber oder Controller geliefert werden.
Auf Anfrage
  • Andere Schaft- und Hublängen
  • Präzisions-Kugelgewindetrieb
  • Sonderausführung der Mutter




Motortyp
Versorg.-
spannung
[VDC]
Leistung
[W]
Weg/Umdr.
[mm]
Weg-länge
Hub [mm]
Interface Motor- länge (L)
[mm] (inch)
Gewicht
[kg] (lb.)
MIL341AEK-EIH285E
12-80 260 2.54 150 Ethernet IP, PLC Max 126.5 (4.98)
Typisch 124.5 (4.90)
2.8
(6.17)
MIL341BEZ-EPH285E 12-80 260 2.54 150 Profinet, PLC Max 126.5 (4.98)
Typisch 124.5 (4.90)
2.8
(6.17)
MIL341BBR-Q5H285F 12-80 260 5.0 200 RS485, PLC 8IO Max 126.5 (4.98)
Typisch 124.5 (4.90)
2.8
(6.17)
MIL341BBR-EIH285F 12-80 260 5.0 200 Ethernet IP, PLC 8IO Max 126.5 (4.98)
Typisch 124.5 (4.90)
2.8
(6.17)

Erstellen Sie hier Ihre eigene Motor-Teilnummer, in der x, y und z beschrieben sind.

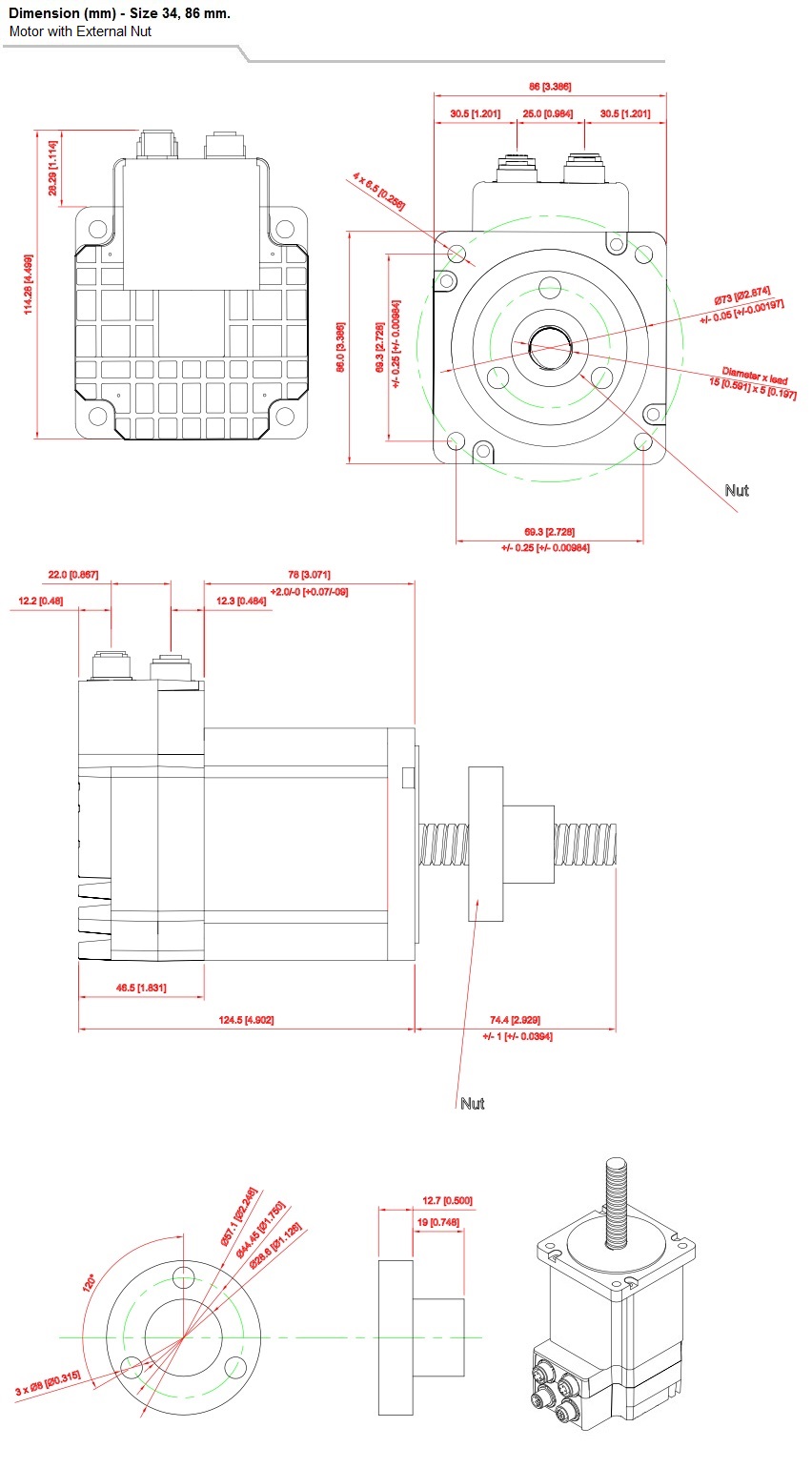

Hinweis für Versionen mit äußerer Mutter:
Kunststoffmuttern sind Standard, Muttern können jedoch auch in Bronze geliefert werden (Material H59), in derselben Größe und zum selben Preis wie Kunststoffmuttern.
Spielfreie Muttern aus Kunststoff und teflonbeschichtete Leitspindel sind ebenfalls für Motoren mit äußeren Muttern erhältlich.

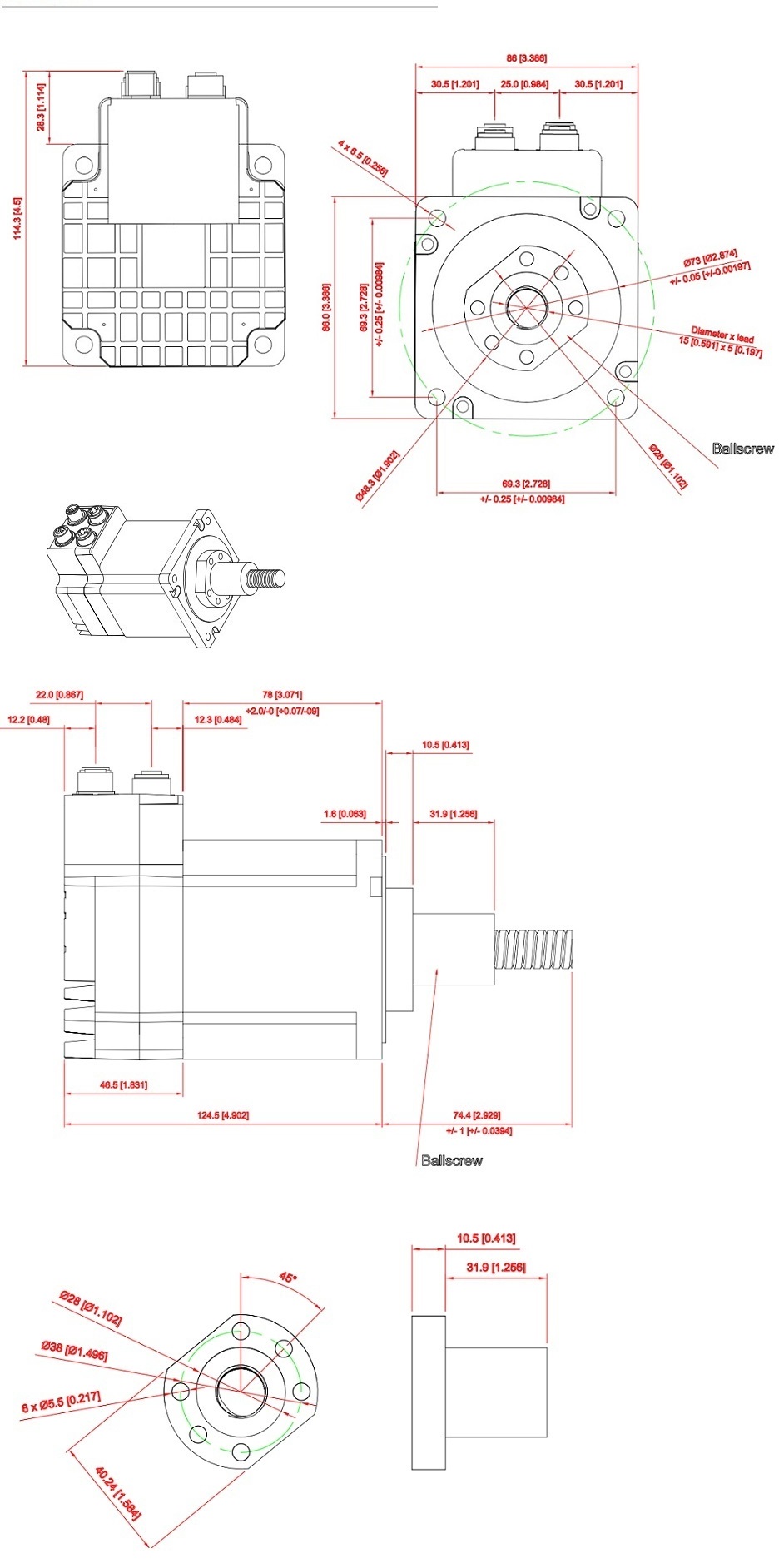

Optional kann eine Kugelumlaufspindel oder ein Kugelgewindetrieb mit der gewählten Steigung, z.B. 1mm/Umdr. oder 5mm/Umdr. geliefert warden. Bitte erkundigen Sie sich bei JVL nach weiteren Einzelheiten.

Leitcode [y] Weg pro Umdr.*
[mm] (Zoll)
Kraft
[N] (lbs.)
Schrauben-
durchmesser
[mm] (Zoll)
K 2.54 (0.1) 2700 (607) 15.875 (0.625)
L 3.175 (0.125) 2400 (539.5) 15.875 (0.625)
R 5.08 (0.2) 2100 (472.1) 15.875 (0.625)
S 6.35 (0.25) 1700 (382.2) 15.875 (0.625)
Y 12.7 (0.5) 800 (179.8) 15.875 (0.625)
Z 25.4 (1.0) 400 (89.9) 15.875 (0.625)
*Basiert auf Motor mit 200 Schritt/Umdr. Durch 200 dividieren, um den Weg pro Schritt zu erhalten. Werden JVL Controller mit 409600 Schritt/Umdr. verwendet, durch 409600 dividieren, um den Weg/Schritt zu erhalten (SMC85).
Schraubendurchmesser 15,875 Gewicht xx g/mm.


Größe 34 Captive (C), Äußere Mutter (E), Non  captive (N) Geschliffene
 Kugel-
umlauf-
spindel (B)
Gerollte Kugel
umlauf-
spindel (R)
nur Bestellungen
 ab 50 Stck.
Axialbelastung Max 2000N * Max 2000N * Max 2000N *
Axialspiel (Endspiel) Max 0,1 mm * Grade 4 *** Grade 4 ***
Radialbelastung 0 N ** 0 N ** 0 N **
Radialspiel 0 mm 0 mm 0mm
Empfohlene Belastungsgrenze Max 2600N Max 2600N Max 2600N
* Wir verwenden keine Wellenscheibe und wenden eine Vorspannung auf die Lager an. Das Axialspiel ist deshalb sehr klein und wird durch mechanische Verformung hervorgerufen, wenn eine Axialbelastung vorhanden ist. Es sollte weniger als 0,1mm betragen.
** Beim Motor mit Schraubenwelle sollte keine Radialbelastung auf die Schraube einwirken, andernfalls wird die Welle verbogen, was sich auf die lineare Genauigkeit auswirkt.
*** Weitere Informationen zu den Kugelumlaufspindeln finden Sie hier.







Standardmotoren sind in Klasse B für eine maximale Temperatur von 130 °C eingestuft. Schutzart IP42 ist Standard. Der Motor kann auch als unipolarer 6-Draht-Motor mit 30% geringerer Kraft geliefert werden. Ebenfalls lieferbar sind andere Wege pro Schritt, besondere Maße/Längen für Schrauben und mechanische Wellen. Gewicht und Trägheit hängen von der Schaftlänge ab. Alle Maße in mm. Alle elektrischen Toleranzen 10%.
