HSHG Gear for Nema17 Motors
Die Planetengetriebe HSHG sind für NEMA-17-Motoren ausgelegt, etwa für die integrierten ServoStep-Motoren MIS17. Ein- und Abtriebsflansch haben dieselbe Größe, so lassen sich ein weiteres Getriebe oder eine Bremse einfach anbauen.
Planetengetriebe für NEMA 17
HSHG – kompakt, mit abnehmbarer Abtriebswelle
Der doppelte Frontflansch erlaubt unterschiedliche Montagearten. Die Abtriebswelle ist abnehmbar, sodass Sie auch eine eigene Welle verwenden können. Für besonders kurze Baulängen gibt es Ausführungen mit Hohlwelle. Motor- und Frontflansch sind schwarz brüniert, der Ringkörper ist kunststoffbeschichtet.
4:1 bis 40:1Übersetzung
bis 12 NmAbtriebsmoment
Hohlwellefür kurze Baulänge
IP42Schutzart

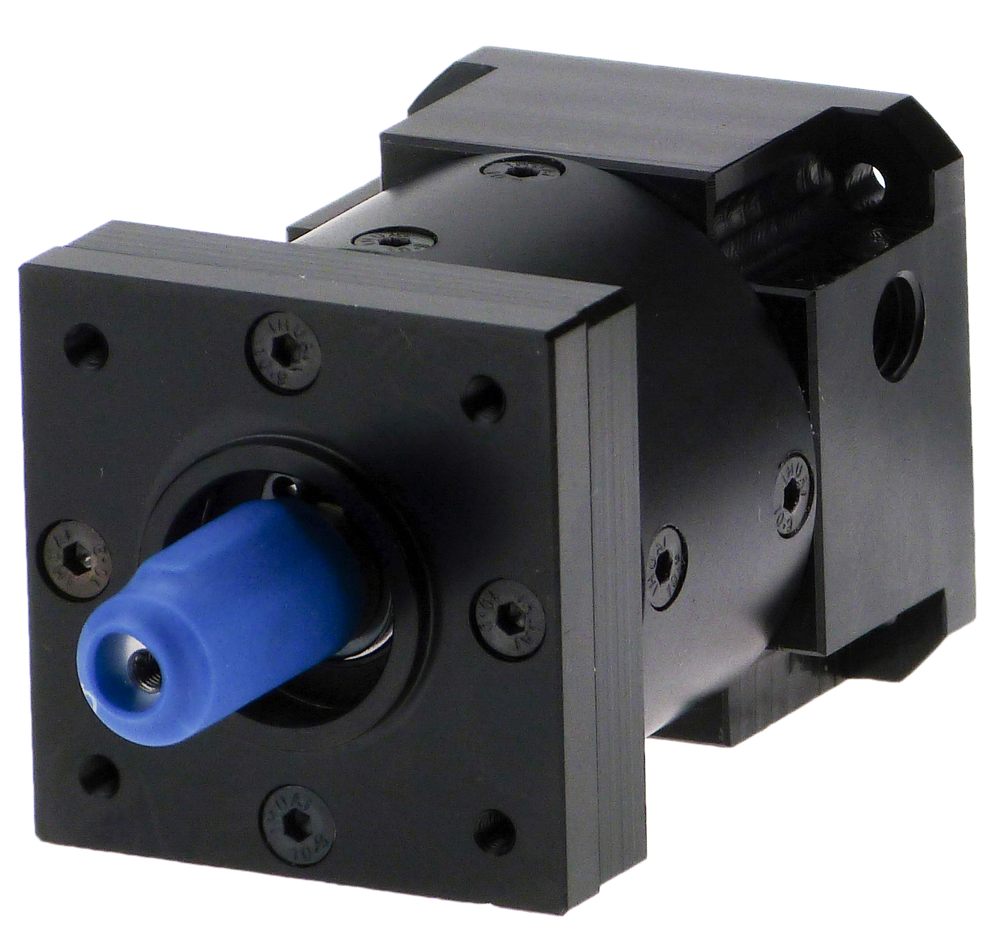

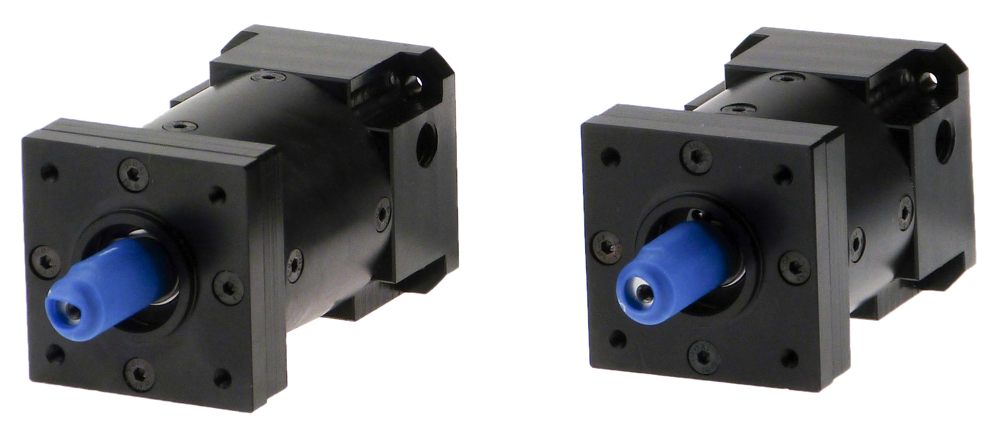

Getriebe mit Vollwelle
| Typ | Übersetzung | Nenn-Abtriebsmoment | Eingangswelle Ø | Abtriebswelle Ø | Schutzart | Länge | Zeichnung |
|---|---|---|---|---|---|---|---|
| HSHG17M004MHN17008M | 4:1, 1-stufig | 10 Nm | 8 mm | 10 mm | IP42 | 61 mm | PDF › |
| HSHG17M008MHN17008M | 8:1, 1-stufig | 5 Nm | 8 mm | 10 mm | IP42 | 61 mm | PDF › |

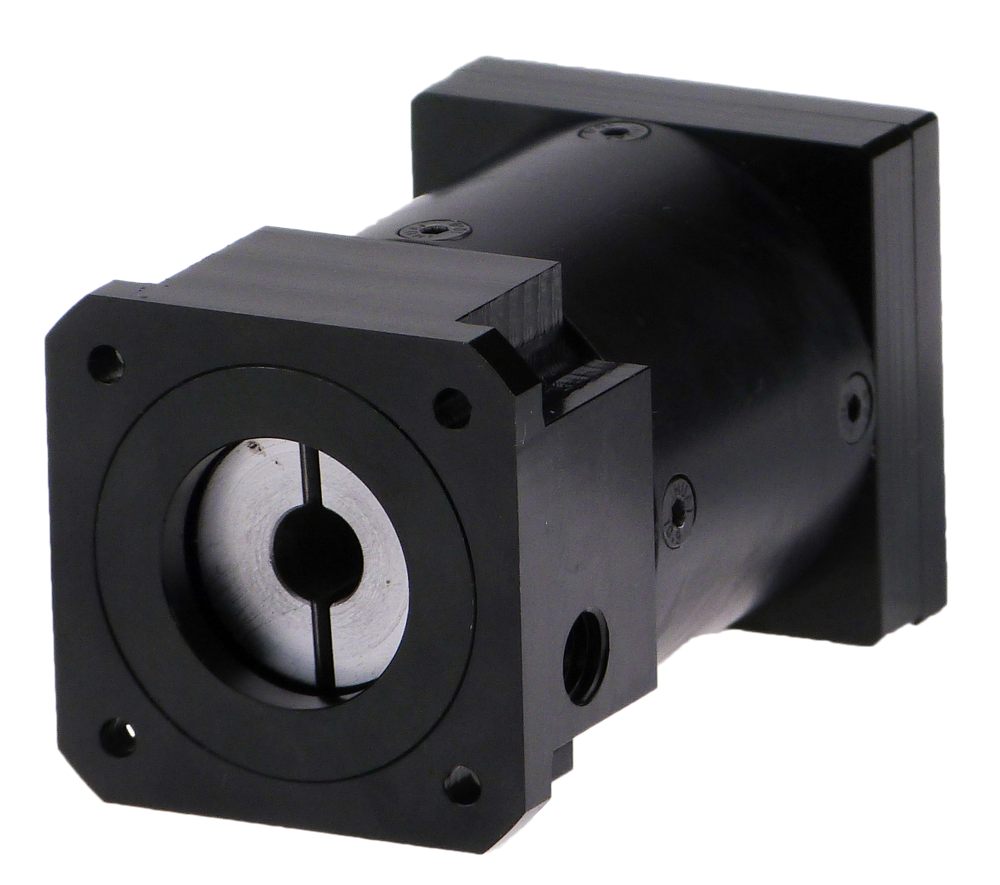

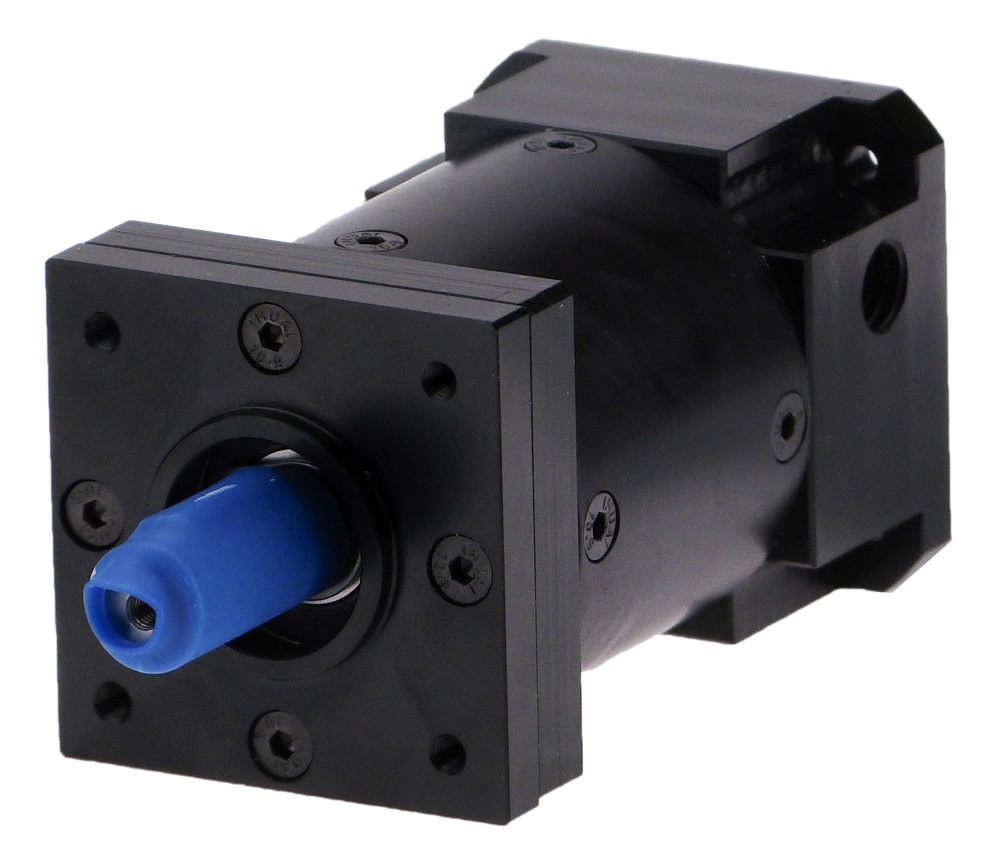

| HSHG17N020MHN17008M | 20:1, 2-stufig | 12 Nm | 8 mm | 10 mm | IP42 | 73 mm | PDF › |
Passend für die integrierten ServoStep-Motoren MIS171 bis MIS176 und andere NEMA-17-Motoren.
Getriebe mit Hohlwelle
Bei den Hohlwellen-Ausführungen wird die Motorwelle direkt im Getriebe aufgenommen. Das verkürzt die Baulänge der Einheit aus Motor und Getriebe deutlich.
Eingangsflansch NEMA 17 für Standard-MIS17-Motoren
| Typ | Übersetzung | Nenn-Abtriebsmoment | Eingangswelle Ø | Abtriebswelle Ø | Schutzart | Länge | Zeichnung |
|---|---|---|---|---|---|---|---|
| HSHG05M004MHH17X5_39 | 4:1, 1-stufig | 10 Nm | 8 mm | 8 mm | IP42 | 57 mm | PDF › |
| HSHG05M010MHH17X5_39 | 10:1, 1-stufig | 4 Nm | 8 mm | 8 mm | IP42 | 57 mm | PDF › |
| HSHG05N020MHH17X5_39 | 20:1, 2-stufig | 12 Nm | 8 mm | 8 mm | IP42 | 69 mm | PDF › |
Eingangsflansch NEMA 17 für 9 mm Motorwellenlänge
| Typ | Übersetzung | Nenn-Abtriebsmoment | Eingangswelle Ø | Abtriebswelle Ø | Schutzart | Länge | Zeichnung |
|---|---|---|---|---|---|---|---|
| HSHG05M010MHH17X8_39 | 10:1, 1-stufig | 4 Nm | 5 mm | 8 mm | IP42 | 40 mm | PDF › |
| HSHG05N020MHH17X8_39 | 20:1, 2-stufig | 12 Nm | 5 mm | 8 mm | IP42 | 52 mm | PDF › |
| HSHG05N040MHH17X8_39 | 40:1, 2-stufig | 9 Nm | 5 mm | 8 mm | IP42 | 52 mm | PDF › |
Wellenbuchsen
| Typ | Länge | Innen-Ø | Außen-Ø | Zeichnung |
|---|---|---|---|---|
| HSHS17G08M-M05M | 18 mm | 5 mm | 8 mm | PDF › |
| HSHS17G08M-M06J | 18 mm | 6,35 mm | 8 mm | PDF › |
| HSHS17G06J-M05M | 18 mm | 5 mm | 6,35 mm | PDF › |
Weitere Wellenbuchsen und Adapterhülsen finden Sie hier (englisch).
Downloads
CAD-Dateien ›Planetengetriebe (englisch)Montageanleitungen ›Getriebe, Bremsen und MISPressemitteilung ›Planetengetriebe für NEMA 17 (englisch)Pressemitteilung Hohlwelle ›Hohlwellengetriebe für NEMA 17 (englisch)Montage durch JVL ›Getriebe und Bremsen vormontiert (englisch)
Weitere Informationen
Passendes Getriebe auswählen
JVL Deutschland unterstützt Sie bei der Auswahl von Übersetzung, Abtriebsmoment und Wellenanpassung und liefert Motor und Getriebe auf Wunsch fertig montiert.
