MIL17 und MIS17 mit Hohlwelle für eigene oder JVL-Spindeln
Die MIL17-Linearaktoren und MIS17-ServoStep-Motoren mit Hohlwelle ermöglichen besonders kompakte lineare Antriebe. Spindel, Motor, Encoder, Regelung, Leistungsstufe, Positioniersteuerung und Kommunikation werden zu einer abgestimmten Einheit.
Integrierter NEMA-17-Linearantrieb ohne Kupplung
MIL17 und MIS17 mit Hohlwelle für eigene oder JVL-Spindeln
Die Spindel wird direkt im Motor aufgenommen. Dadurch entfallen Kupplung, zusätzliche Lagerung und ein großer Teil der Montage- und Ausrichtarbeiten. Weniger Bauteile reduzieren Kosten, Bauraum und mögliche Fehlerquellen.
Ø6,35 mmHohlwelle mit Pin
0,18–0,78 NmLaufmoment
73,5–106 mmMotorlänge
bis 275 mmHub im Serienbeispiel
Verfügbare Antriebskonzepte
MIL17 – kompletter Linearaktor
Werkseitig abgestimmte Ausführungen mit Captive-Spindel oder gerolltem Kugelgewindetrieb. Spezielle Hub- und Wellenlängen sowie kundenspezifische Muttern sind auf Anfrage möglich.
MIS17 Option 59 – Hohlwelle mit Pin
Motor ohne Spindel zur Aufnahme einer kundenseitigen oder separat ausgewählten Spindel. Der Mitnehmerstift überträgt das Drehmoment formschlüssig.
Vorteile der integrierten Lösung
- Keine Kupplung erforderlich
- Keine zusätzliche Spindellagerung erforderlich
- Weniger Montage- und Ausrichtarbeiten
- Geringerer Bauraum und weniger Einzelteile
- Reduzierte Kosten und Fehlerwahrscheinlichkeit
- Closed-Loop-Regelung für präzise Bewegungen
- Encoder, Controller und Leistungsstufe integriert
- Industrial Ethernet und weitere Schnittstellen verfügbar
- Captive- und Kugelgewindespindeln verfügbar
- Sonderhübe und spezielle Muttern auf Anfrage
- STO-Anschluss optional
- Für kleinere Lasten teilweise ohne zusätzliche Linearführung einsetzbar
Optional mit STO – Safe Torque Off
MIL17-Linearaktoren mit Kugelgewindetrieb
| Motortyp | Motorlänge | Spindel und Hub | Zeichnung | Foto |
|---|---|---|---|---|
| MIL171SBH-xxyy66G | 73,5 mm | Ø8 × 300 mm, 2 mm/Umdrehung, 275 mm Hub | anzeigen › | anzeigen › |
| MIL176SCL-xxyy66G | 106 mm | Ø8 × 300 mm, 2 mm/Umdrehung, 275 mm Hub | anzeigen › | anzeigen › |
MIS17-Hohlwellenmotoren für externe Spindeln
| Motortyp | Laufmoment | Motorlänge | Hohlwelle | Zeichnung | Foto |
|---|---|---|---|---|---|
| MIS171S59xxyy66 | 0,18 Nm | 73,5 mm | Ø6,35 mm mit Pin | PDF › | anzeigen › |
| MIS171Q59xxyy66 | 0,18 Nm | 73,5 mm | Ø6,35 mm mit Pin | PDF › | anzeigen › |
| MIS176S59xxyy66 | 0,78 Nm | 106 mm | Ø6,35 mm mit Pin | anzeigen › | anzeigen › |
| MIS176Q59xxyy66 | 0,78 Nm | 106 mm | Ø6,35 mm mit Pin | auf Anfrage | auf Anfrage |
S bezeichnet radial auf der Oberseite angeordnete Anschlüsse, Q axial am hinteren Motorende angeordnete Anschlüsse. Die vollständige Bestellnummer enthält zusätzlich Encoder-, Kommunikations-, Anschluss- und Schutzartoptionen.
Verfügbare Kugelgewindespindeln
| Artikelnummer | Ausführung | Steigung | Länge | Durchmesser | Zeichnung | Foto |
|---|---|---|---|---|---|---|

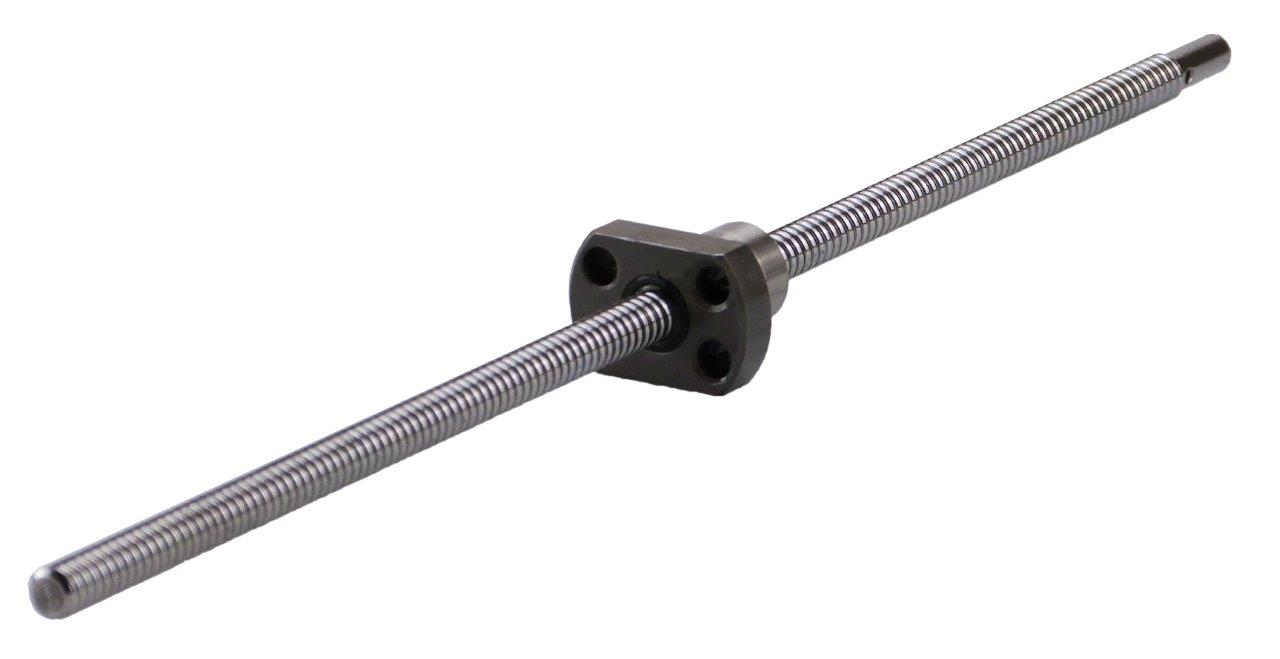

| HBWE-08R3K5R0300 | Gerollte Stahl-Kugelgewindespindel mit Flanschmutter, Toleranzklasse 7 und leichter Vorspannung | 2,5 mm/U | 300 mm | Ø8 mm | PDF › | anzeigen › |
Konfigurierbare Spindeln – üblicherweise etwa vier Wochen Lieferzeit
| Bestellcode | Durchmesser | Steigung |
|---|---|---|
| HBWE-08R1KSRxxxx | Ø8 mm | 2,5 mm/U |
| HBWE-12R1MSRxxxx | Ø12 mm | 4 mm/U |
| HBWE-12R1QSRxxxx | Ø12 mm | 5 mm/U |
| HBWE-12R1WSRxxxx | Ø12 mm | 10 mm/U |
Bestellhinweis: Im Bestellcode werden die vier Zeichen xxxx durch die gewünschte Spindellänge in Millimetern ersetzt. Beispiel: 400 mm Spindellänge = 0400.
Hohlwellengetriebe für MIS17-Linearantriebe
| Artikelnummer | Übersetzung | Nennmoment | Eingang | Ausgang | Schutzart | Länge | Zeichnung |
|---|---|---|---|---|---|---|---|
| HSHG05M010MHH17X8_39 | 10:1, einstufig | 4 Nm | Ø5 mm | Ø8 mm | IP42 | 40 mm | PDF › |
| HSHG05N020MHH17X8_39 | 20:1, zweistufig | 12 Nm | Ø5 mm | Ø8 mm | IP42 | 52 mm | PDF › |
| HSHG05N040MHH17X8_39 | 40:1, zweistufig | 9 Nm | Ø5 mm | Ø8 mm | IP42 | 52 mm | PDF › |
Bestellkombination mit Getriebe: MIS17xx59-Motor mit gewünschter Schnittstelle und Encoder + HSHG05-Hohlwellengetriebe + HBWE08-Spindel.
