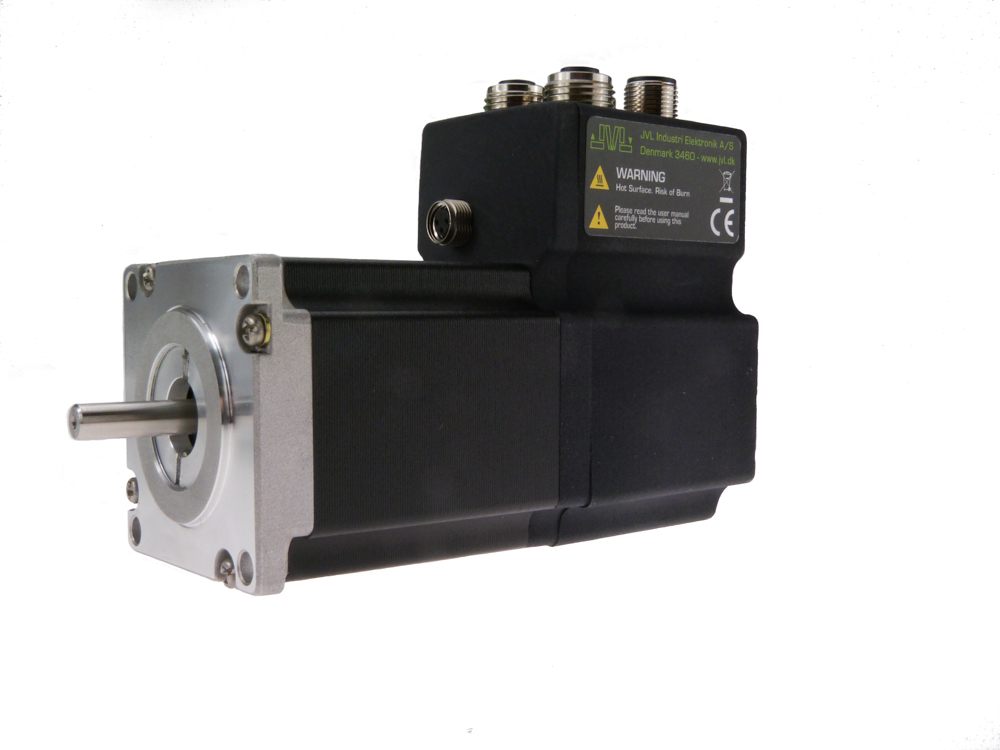

STO SIL3/PLe TÜV-zertifiziert für integrierte ServoStep NEMA 17-43
|
Mit der STO-Funktion kann die Energiezufuhr zum Motor unterbrochen werden. Der Motor wird dadurch in einen Zustand versetzt, in dem er kein Drehmoment erzeugt.

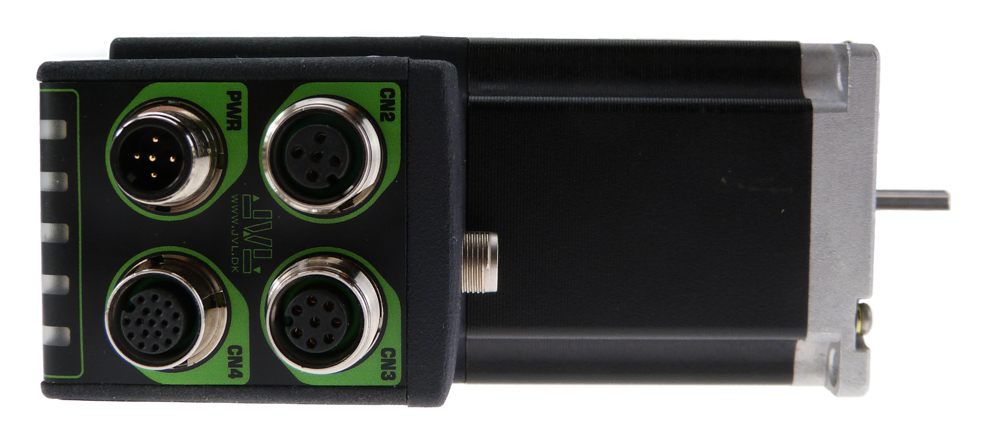

Die STO-Funktion verfügt über einen eigenen Steckersanschluss an der Vorderseite des Motors.
Es handelt sich um ein System mit zwei Eingängen und es ist erforderlich, dass beide Eingänge aktiviert werden (mit einer Spannung versorgt werden), bevor der Motor mit Strom versorgt wird und normal funktionieren kann.
Der STO ist für alle ServoStep-Produkte verfügbar.
|
|
Warum steht MIxyyz bei „Safety approved"?
Dies ist nur ein allgemeiner Kurztypencode zur Beschreibung des gesamten Bereichs. Diese Zertifizierung deckt daher viele verschiedene Typennummern ab:
x = S,L (S=Drehbewegung, Schrittmotoren MIS Serie und L=Linearaktuatoren MIL Serie)
yy=17,23,34,43 (definiert die Motorflanschgröße)
z = 0,1,2,3,4,5,6 (definiert das maximale Drehmoment)
| Artikelnummer | ||
| Artikelnummer | Motor | STO Anschluss |
| MIS17xQ/R/S/T MIL17xQ/R/S/T User Manual |
  |
|
| MIS23x/Q/R/S/T User Manual |
 |
 |
| MIS34x, MIL34x User Manual |
 |
|
| MIS43x User Manual |
 |
 |
|
SMC66x
Verfügbar mit STO-Anschluss. Die STO-Funktion ist noch nicht vom TÜV zugelassen, verwendet aber dieselben Komponenten wie MIS17x und MIS23x, die vom TÜV zugelassen sind. User Manual |
 |
|
|
SMC85x
In Entwicklung. Bitte wenden Sie sich an JVL. Verfügbar mit STO-Anschluss. Die STO-Funktion ist noch nicht vom TÜV zugelassen, verwendet aber dieselben Komponenten wie MIS34x, die vom TÜV zugelassen sind.
Bitte beachten Sie, dass nur eine Fußmontage möglich ist (DIN-Montage nicht möglich) User Manual |
 |
|
Zubehör:
Deaktivieren der STO-Funktion (NON-STO-Stecker)
Wenn die STO-Funktion z.B. zu Testzwecken nicht benötigt wird, muss der Stecker JVL Typ WI1010-M08M4STO in den STO-Stecker eingesteckt werden. Dieser ist nicht im Lieferumfang des Motors.
Dieser externe Stecker zum Deaktivieren der STO-Funktion ist erforderlich, um ein hohes Sicherheitsniveau zu erreichen und sicherzustellen, dass keine Missverständnisse darüber auftreten, ob die STO-Funktion aktiv ist oder nicht.
Standardkabel
Bei Anwendungen, bei denen eine TÜV-Zulassung erforderlich ist, ist die Verwendung des Standardkabels zwingend erforderlich.
Artikelnummer: WI1010-M08M4V05P
So schließen Sie die STO-Funktion an und verwenden sie:
Der STO-Anschluss enthält die beiden Freigabeeingänge STOA und STOB. An beiden Eingängen muss eine Nennspannung von +24 VDC angelegt werden, um den Motor mit Strom zu versorgen und eine Motorbewegung zu ermöglichen.
Wenn nur einer der Eingänge nicht mit +24 VDC versorgt wird, entzieht der interne STO-Schaltkreis dem Motor die Energie. Bitte beachten: Bei einer SIL3/PLe-Anwendung müssen beide Kanäle gleichzeitig angesteuert werden.

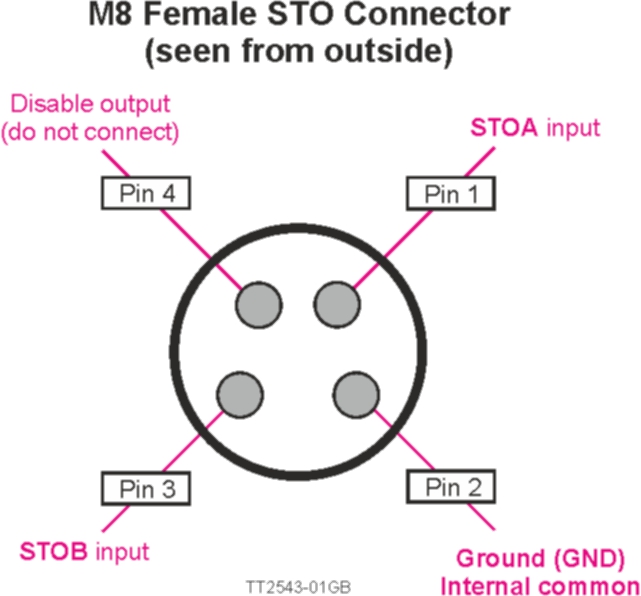

Die folgende Abbildung zeigt die Pinbelegung des Steckers
Bestellinformation:
ServoStep-Motoren mit installierter STO-Funktion werden in den letzten beiden Ziffern der Typennummer identifiziert, wie unten dargestellt:
| European directives |
Machinery Directive (2006/42/EC) |
EN ISO 13849-1/2 | |
| EN IEC 62061 |
|||
| EN IEC 61800-5-2 |
|||
| EMC Directive (2014/30/EU) |
|||
| EN 61000-6-3 |
|||
| EN 61800-3 |
|||
| Low Voltage Directive (2014/35/EU) |
|||
| EN 61800-5-1 |
|||
| Safety standards |
Safety of Machinery |
EN ISO 13849-1/2, IEC 62061, IEC 60204-1 |
|
| Functional Safety |
IEC 61508-1/2, IEC 61800-5-2 |
||
| Safety function |
IEC 61800-5-2 |
IEC 60204-1 |
|
| Safe Torque Off (STO) |
Stop Category 0 |
||
| Safety performance |
ISO 13849-1 |
||
| Category | Cat 3 |
||
| Diagnostic Coverage | DCavg: 98,5 % (Medium) |
||
| Mean Time to Dangerous Failure (per channel) | MTTFd: 100 years (High) |
||
| PFHd | 4,29e-8/h |
||
| Performance Level | PLe |
||
| IEC 61508/IEC 62061 |
|||
| Safety Integrity Level | SIL 3, SIL CL3 |
||
| Probability of Dangerous Failure per Hour | PFHd: 1,38e-10/h (High Demand Mode) |
||
| Diagnostic Coverage | DC: 96 % |
||
| Safe Failure Fraction | SFF: 96 % |
||
| Common Cause Failure Factor | CCF 5 % |
||
| Hardware Fault Tolerance | HFT: 1 (1oo2) |
||
| Proof Test Interval T1 | 20 Years |
||
| Mission time TM | 20 Years |
||
| Reaction time |
Input to output response time | Maximum 8 ms. |
|
| Response time (internal fault) | Maximum 200 ms. |
||
SISTEMA:
The SISTEMA software utility provides developers and testers of safety-related machine controls with comprehensive support in the evaluation of safety in the context of EN ISO 13849-1.
Many companies use the SISTEMA libraries when designing a machine with several safety components. JVL offers for particular technologies continuously growing SISTEMA-Libraries. The libraries can be used with SISTEMA starting from version 1.1.1. Download the tool here Link to SISTEMA Library.
Your advantages:
- Fast calculation of the Performance Level
- Easy and fast access to safety relevant data
- Data for certified and standard components
- The tool is supported by many manufacturers
