MSL17 Linear-Schrittmotoren NEMA 17, 42 mm

MSL08 MSL11 MSL14 MSL17 MSL23 MSL34 Übersicht

Die Linear-Schrittmotoren MSL17 verbinden einen Schrittmotor der Baugröße NEMA 17 mit 42 mm Flansch direkt mit einer Gewindespindel. Kupplung und zusätzliche Lagerung entfallen – das spart Bauraum, Montageaufwand und Kosten.

NEMA 17 · 42 mm Flansch

Ausführungen Non-Captive, External, Captive und Kugelgewinde
Schubkraft bis 720 N, als Double Stack bis 900 N
Steigungen von 0,6096 bis 12,7 mm pro Umdrehung
Single und Double Stack: 35 und 49 mm Motorlänge
Passende Treiber und Controller von JVL

JVL Linear-Schrittmotoren MSL17 NEMA 17 in verschiedenen Ausführungen

42 mmNEMA 17

bis 900 NSchubkraft

0,61–12,7 mmWeg pro Umdrehung

0,5–2,5 APhasenstrom

Bestellnummer: In der Typbezeichnung, z. B. MSL171Axy-4L3AA0.5z, steht x für die Ausführung, y für den Steigungscode und z für Hub bzw. Länge. Die vollständige Bestellnummer stellen Sie in der Teilenummern-Auswahl zusammen.

Motordaten

Motortyp	Spannung [V]	Strom [A]	Widerstand [Ω]	Induktivität [mH]	Leitungen	Länge L [mm]
MSL171Axy-4L3AA0.5z	7,2	0,5	14,4	19,8	4	35
MSL171Axy-4L3AA1.0z	3,6	1,0	3,6	5,0	4	35
MSL171Axy-4L3AA1.5z	2,4	1,5	1,6	2,2	4	35
MSL172Axy-4L3AA0.5z	11,0	0,5	22,0	46,0	4	49
MSL172Axy-4L3AA1.2z	4,5	1,2	3,8	8,0	4	49
MSL172Axy-4L3AA2.5z	2,2	2,5	0,87	1,8	4	49

2-Phasen-Schrittmotoren mit 200 Schritten/Umdrehung, bipolar. Alle elektrischen Toleranzen ±10 %.

Spindelsteigung und Schubkraft

Code y	Weg/Umdr.* [mm]	Weg/Vollschritt [µm]	Kraft Single Stack [N]	Kraft Double Stack [N]	Spindel-Ø [mm]
0	0,6096	3,05	720	900	6,35
2	1	5	–	–	6,35
B	1,2192	6,1	550	830	6,35
D	1,27	6,35	550	850	6,35
F	1,5875	7,94	550	810	6,35
J	2,4384	12,19	370	600	6,35
K	2,54	12,7	340	540	6,35
L	3,175	15,88	–	–	6,35
M	4,0	20	–	–	8,00
5	4,8768	24,38	–	–	5,56
Q	4,8768	24,38	230	380	6,35
S	6,35	31,75	150	230	6,35
T	8,0	40	–	–	8,00
U	8,4667	42,33	120	200	6,35
W	9,7536	48,77	90	150	6,35
Y	12,7	63,5	–	–	6,35

* Weg pro Motorumdrehung. Bei 200 Schritten/Umdr. ergibt sich der Weg pro Vollschritt; mit JVL-Treibern bzw. -Controllern SMD73, SMD74 und SMC75 (1600 Schritte/Umdr.) durch 1600 teilen. – = Kraftangabe auf Anfrage.

Ausführungen und Belastung

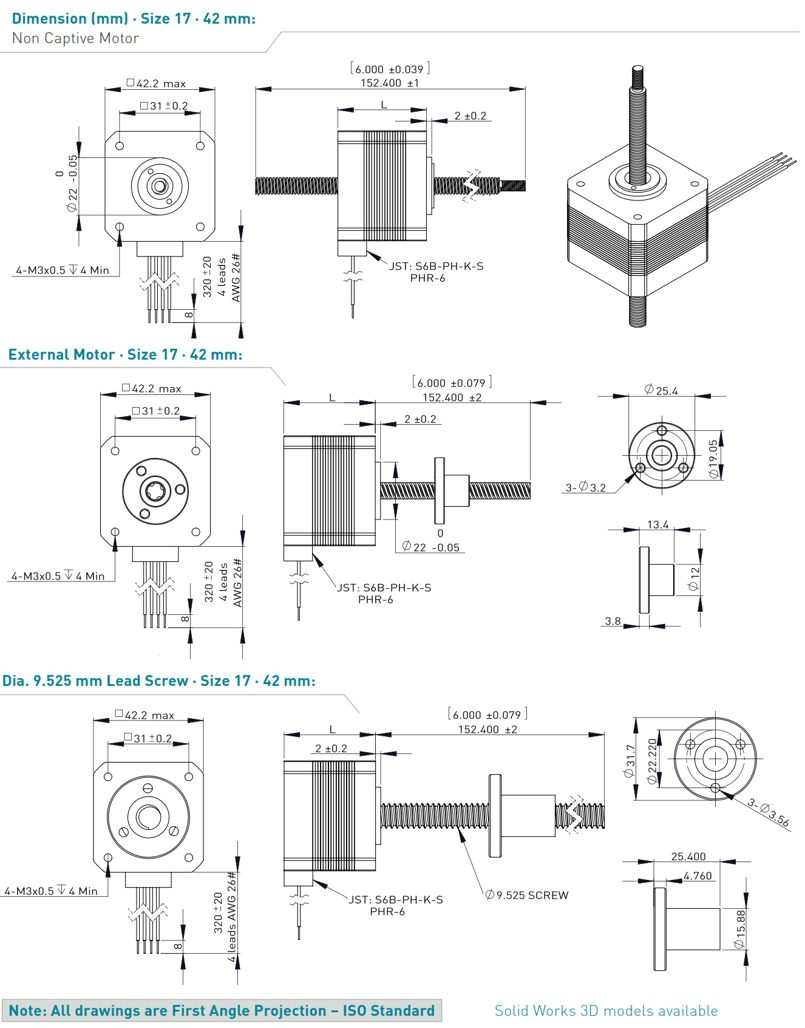

Non-Captive (N)Die Spindel läuft durch den Motor, die Mutter sitzt im Rotor. Die Spindel muss in der Anwendung gegen Verdrehen gesichert werden.

External (E)Die Spindel ist fest mit dem Rotor verbunden und dreht sich, eine äußere Mutter bewegt sich darauf. Standard ist eine Kunststoffmutter.

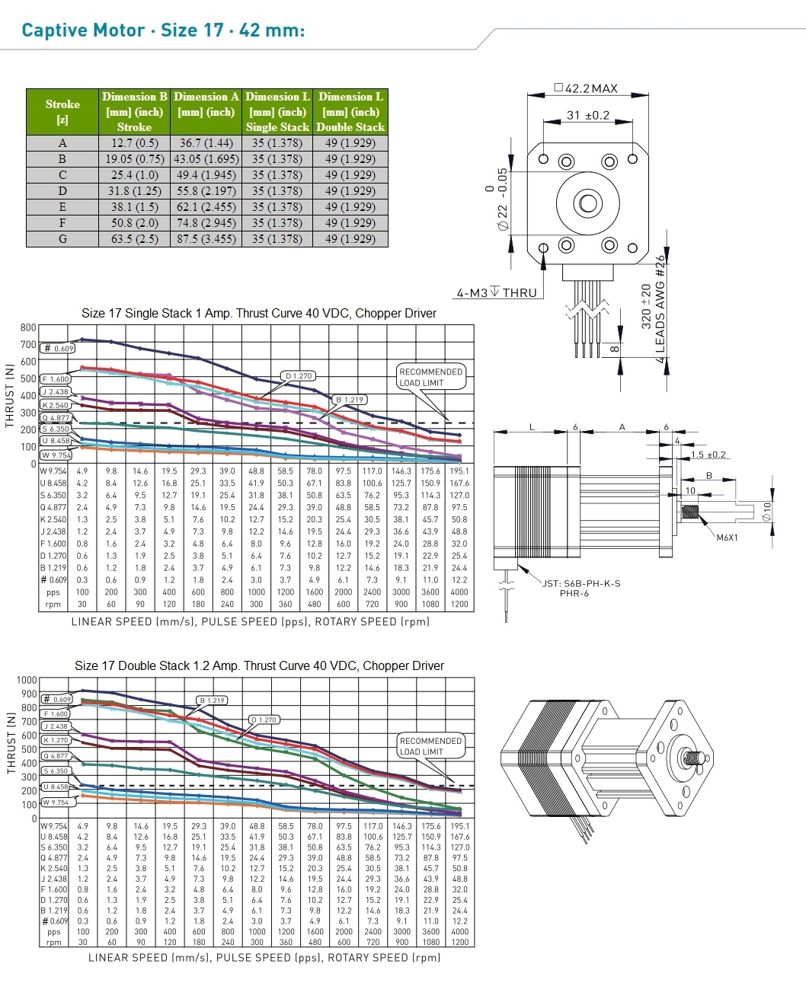

Captive (C)Spindel mit integrierter Verdrehsicherung: Sie fährt aus dem Motor aus und wieder ein. Der Hub ist durch die Bauform festgelegt.

Kugelgewinde (B)Kugelgewindespindel mit äußerer Mutter für höhere Lebensdauer.

MSL17	Captive (C), External (E), Kugelgewinde (B)	Non-Captive (N)
Axiallast	max. 250 N ¹	–
Axialspiel	max. 0,1 mm ¹	–
Radiallast	0 N ²	0 N
Radialspiel	0 mm	0 mm
Empfohlene Lastgrenze	max. 900 N	max. 900 N

¹ Die Lager sind vorgespannt, eine Wellenfeder wird nicht verwendet. Das geringe Axialspiel entsteht nur durch elastische Verformung unter Axiallast. ² Auf die Spindel darf keine Radiallast wirken, sonst verbiegt sie und die Linearität leidet.

Muttertyp	External, Kunststoff	External, Bronze	External, spielfrei	Non-Captive	Kugelgewinde
Typische Lebensdauer (Zyklen)	3.000.000	200.000	3.000.000	3.000.000	10.000.000

Die Lebensdauer hängt von Last, Kraft, Beschleunigung, Geschwindigkeit, Temperatur und weiteren Faktoren ab.

Optionen: Muttern aus Bronze (H59) in gleicher Größe und zum gleichen Preis wie Kunststoff, spielfreie Kunststoffmuttern und teflonbeschichtete Spindeln für alle External-Ausführungen. Gerollte Kugelgewindespindeln in ausgewählten Steigungen, z. B. 1 oder 5 mm/Umdr. Auf Anfrage auch andere Steigungen, Sondermuttern, Wellenmaße und -längen sowie 6-adrige Unipolar-Ausführung mit ca. 30 % weniger Kraft. Isolierstoffklasse B (130 °C), Schutzart IP42, höher auf Anfrage.
