Der weltweit kompakteste
integrierte Schrittmotor mit 25Nm in NEMA43 Größe
Pressemitteilung: November 25, 2013
JVL ist eines der führenden Unternehmen im Bereich der integrierten Servo-
und Schrittmotoren und stellt nun einen Prototyp des neuen QuickStep ®
integrierten Schrittmotor in NEMA43 vor. Der Motor bietet einen RS485
programmierbaren Motion-Controller und ist optional mit Industrial-Ethernet,
Wireless und absolutem Multiturn-Drehgeber verfügbar. Der MIS43 kommt überall
dort zum Einsatz, wo Motoren sehr kompakt sein müssen, ein hohes Moment bei
geringer Drehzahl abgegeben werden muss und es auf Spielfreiheit ankommt.
Die gesamte Elektronik für das Stepper-System ist bereits in den Motor integriert.
JVL hat die neueste Technologie verwendet, um eine unglaublich hohe Auflösung
von 409.600 Schritten/ Umdrehung zu erhalten - was eine unübertroffene Laufruhe
und Geräuscharmut bietet. Die Länge beträgt lediglich 146mm beim 10Nm Motor, und er ist mit dieser
Leistung der kürzeste integrierte Schrittmotor der Welt. Die Motoren sind in 2
Größen erhältlich:

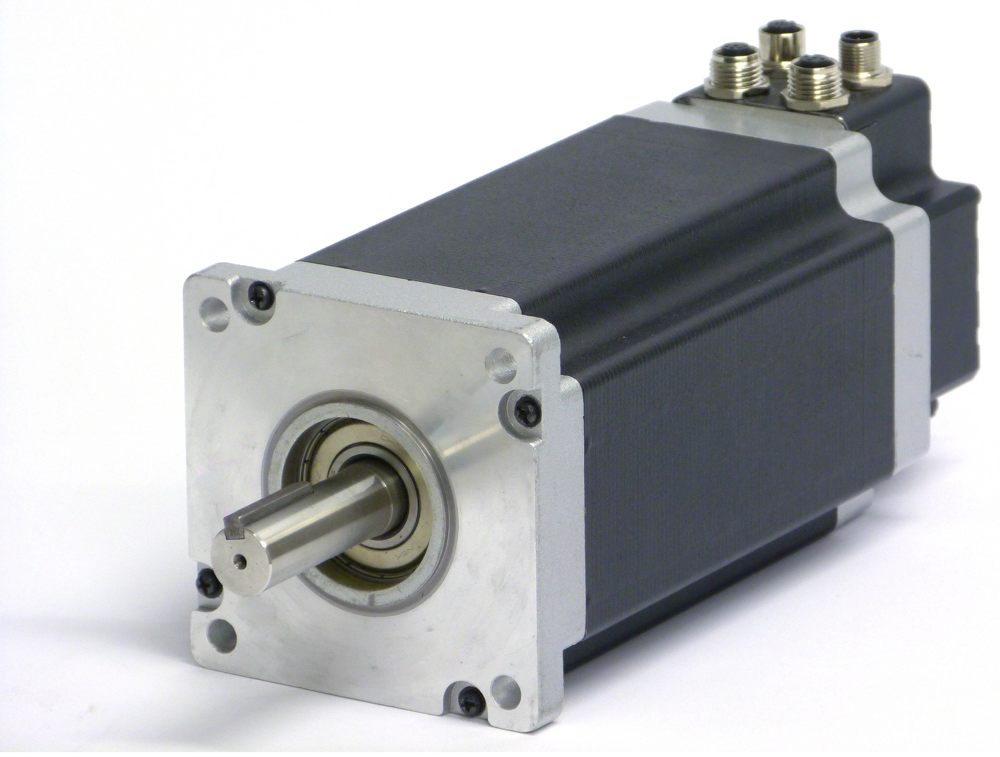

- MIS430 mit 10Nm, Länge 146mm, Flansch 110x110mm, 19mm Welle
- MIS432 mit 25Nm, Länge 257mm, Flansch 110x110mm, 19mm Welle
Der Motor enthält alles Nötige um eine moderne Steuerungsaufgabe als
Stand-Alone oder gesteuert von einer SPS/PC auszuführen. 8 I/O’s können
individuell auf digitalen Eingang, digitalen Ausgang oder Analogeingang
konfiguriert werden. Modbus RTU, CANopen oder Industrial Ethernet bieten eine
perfekte Anbindung an eine SPS oder HMI. Ein ActiveX/OCX Treiber ist erhältlich
um die Motoren auch in eine Windowsumgebung einbinden zu können. Das MAC-Motor
Standard-Protokoll ermöglicht es MAC Motoren®, QuickStep® Motoren und SMC85
sowie SMC75 Controller auf dem gleichen RS485-Bus mit bis zu 254 Achsen zu
betreiben. Mit Ethernet oder drahtlos kann dies noch auf bis zu 65535 Achsen
erweitert werden.
- Kürzeste Länge: bei 10Nm nur 146mm
- Extreme Auflösung von bis zu 409600 Schritt/ Umdrehung gleich 2048 Mikroschritte pro Vollschritt
- Geschwindigkeit Fehlergrenze 0,01 RPM. Beschleunigung Genauigkeit 1 RPM/sec.
- Built-in-SPS mit 8 I/O: Jeder DI oder DO 24V oder 0-5V Analogeingang 12bit mit erweiterten Eingangsfilterung
- RS485 bis zu 2 Mbit und Modbus RTU
- Optional: RS422 und RS485 für Encoder I/O und die Verbindung zu HMI oder SPS
- Punkt-zu-Punkt oder Mehrachsen Betrieb mit bis zu 254 Achsen auf dem gleichen RS485-Bus
- Puls/Richtung-Modus mit elektronischem Getriebe
- Optional: CANbus mit CANopen DSP402 und DS301
- Optional: Wireless LAN, Bluetooth oder Zigbee.
- Optional: Industrial Ethernet EtherCAT, EtherNet/IP, Profinet, Powerlink usw.
- Vorbereitet für High-Speed-Positionserfassung
- Spannungsbereich von 12 bis 80 VDC liefert ein hohes Drehmoment bei hohen Drehzahlen
- Motorstrom 0-9A RMS, 12.6A Peak
- Getrennte Einspeisung von Steuer- und Leistungsteil um Positionswerte sowie die Kommunikation in Not-Aus-Situationen aufrecht zu erhalten
- ActiveX/OCX-Treiber sowie MacTalk Protokoll verfügbar
- Leistungsstarke grafische Programmierung mit + -* / Berechnungen und erweiterten Funktionen
- Alle Anschlüsse mit M12-Stecker, IP67
- Optional mit doppelter Welle sowie Singleturn- oder absolute Multiturn-Drehgeber
Der integrierte Schrittmotor kann mit Bluetooth, ZigBee oder WLAN
ausgeliefert werden und ist erhältlich mit Industrial Ethernet wie EtherCAT,
Powerlink, Profibus, Modbus TCP und EtherNet / IP sowie Absolut Multiturn-Drehgeber
ohne externe Batterie.
Die Platine wie Sie im Inneren des Antriebs verwendet wird kann auch
einzeln unter der Type SMC85 bezogen werden.
Die Flanschgröße beträgt 110x110mm.
Dies entspricht dem NEMA43 Standard. Die Welle hat einen Durchmesser von 19.0
mm und ist mit Passfeder. Passende Planetengetriebe können auch über JVL
bezogen werden.
