Integrierte MAC-Servomotoren von JVL
Motor, Encoder, Servoregler, Positioniersteuerung und Kommunikation in einer Einheit
Die integrierten MAC-Servomotoren von JVL vereinen alle wesentlichen Komponenten eines Servoantriebs in einem kompakten Motorgehäuse. Separate Servoverstärker im Schaltschrank und ein großer Teil der Verkabelung zwischen Schaltschrank und Motor entfallen.
Das reduziert den Platzbedarf, vereinfacht die Maschinenkonstruktion und verkürzt Montage und Inbetriebnahme. Gleichzeitig sorgen die kurzen internen Verbindungen zwischen Motor, Encoder und Elektronik für eine robuste und störsichere Antriebslösung.
Die passende MAC-Baureihe für jede Leistungsklasse
Das MAC-Programm reicht von besonders kompakten Servomotoren für kleine Positionieraufgaben bis zu leistungsstarken integrierten Antrieben für anspruchsvolle Maschinenachsen.
Neue MAC-Generation von 400 bis 1.500 W
Die neue Generation kombiniert Servomotor, Regler, Industrial Ethernet und ePLC in einer kompakten Einheit. AC- und DC-Ausführungen, batterielose Multiturn-Absolutwertgeber und Safe Torque Off stehen abhängig von der Motorvariante zur Verfügung.
Die Baureihe eignet sich besonders für dezentrale Maschinenkonzepte, modulare Anlagen und Anwendungen mit EtherCAT, PROFINET oder EtherNet/IP.
Kompakte MAC-Servomotoren von 46 bis 134 W – zwei Generationen
Für den Leistungsbereich von 46 bis 134 W stehen inzwischen zwei unterschiedliche Produktgenerationen zur Verfügung. Die klassische modulare Baureihe umfasst MAC050, MAC095, MAC140 und MAC141. Zur neuen kompakten Generation gehören MAC083 sowie MAC140-F und MAC141-F.
Beide Generationen integrieren Servomotor, Encoder, Servoregler und Positioniersteuerung, unterscheiden sich jedoch bei Elektronik, Encodertechnik, Schnittstellen und Erweiterungsmöglichkeiten.
Welche Generation ist die richtige?

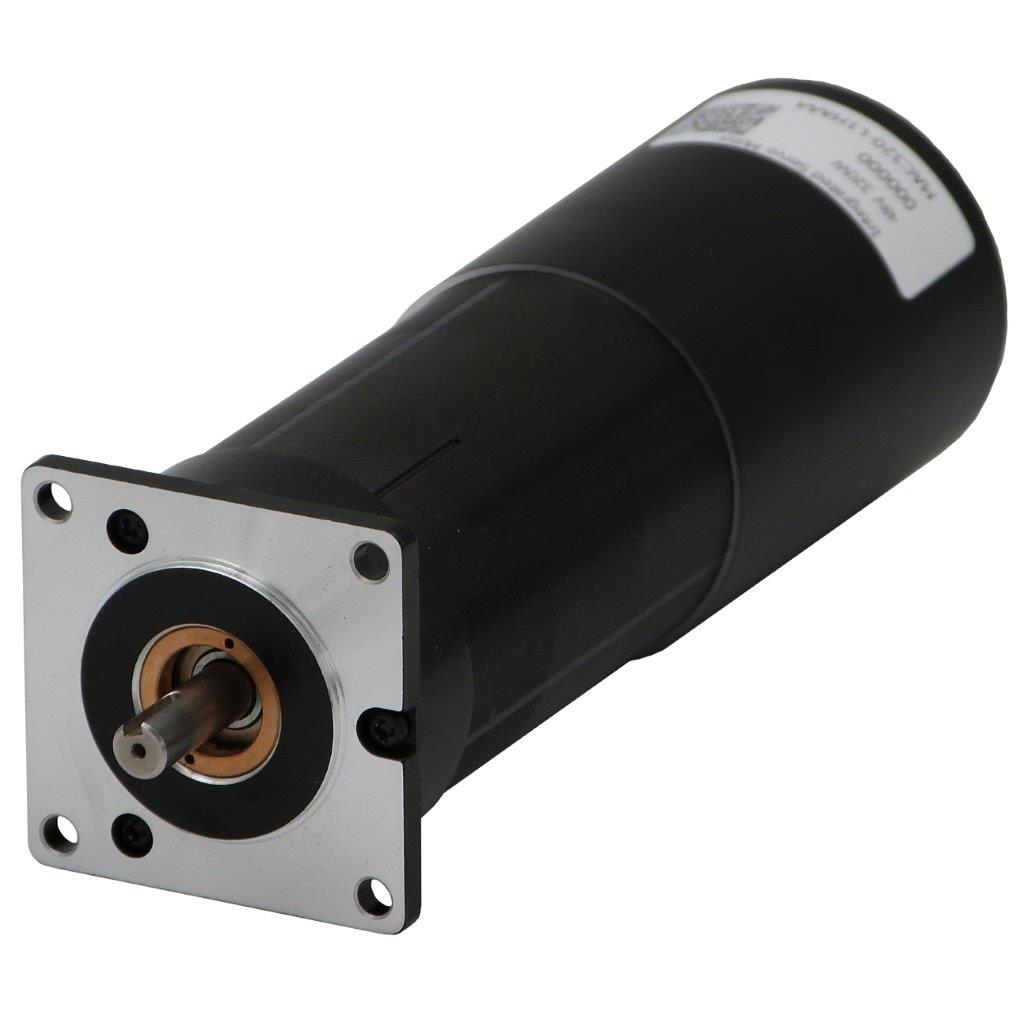

MAC320-P mit 320 W
Der MAC320-P verbindet eine kompakte Bauform mit 320 W Leistung. Er eignet sich für Anwendungen, die mehr Leistung als die kleinen MAC-Baureihen benötigen, aber nur begrenzten Einbauraum zur Verfügung haben.
MAC-Servomotoren von 400 bis 1.500 W – zwei Generationen
In diesem Leistungsbereich stehen die bewährten modularen MAC400-, MAC402- und MAC800- bis MAC1200-Baureihen sowie die neue MAC-Generation mit direkt integriertem Industrial Ethernet und ePLC zur Verfügung.
Die Generationsauswahl stellt die unterschiedlichen Versorgungsspannungen, Schnittstellenkonzepte und Leistungsklassen gegenüber und führt anschließend zur passenden Produktseite.
Bewährte modulare oder neue MAC-Generation?
Leistungsstarke MAC-Antriebe von 1,5 bis 4,5 kW
Für Anwendungen mit hohen Drehmoment- und Leistungsanforderungen stehen integrierte Servomotoren für 3×400 V AC zur Verfügung. Auch bei diesen Baureihen sind Motor, Encoder, Servoregler und Steuerung in einer kompakten Einheit zusammengefasst.
Vorteile der integrierten MAC-Servomotoren
- Motor, Encoder, Servoregler und Steuerung in einer Einheit
- weniger Komponenten und weniger Verkabelung
- geringerer Platzbedarf und weniger Verlustwärme im Schaltschrank
- robuste interne Signalübertragung
- zentrale oder dezentrale Bewegungssteuerung
- unterschiedliche Leistungs- und Baugrößen
- verschiedene Schnittstellen und Industrial-Ethernet-Protokolle
- optionale Haltebremsen und unterschiedliche Schutzarten
- einheitliche Parametrierung und Diagnose mit MacTalk
Technische Übersicht
Die Modelle der neuen MAC-Generation von 400 bis 1.500 W › sind auf einer eigenen Seite ausführlich gegenübergestellt.
| Motor | Nennleistung (W) |
Nenn-/Spitzenmoment (Nm) |
Schutzart | Haltebremse | Abbildung |
|---|---|---|---|---|---|
| Klassische kompakte MAC-Generation | |||||
| MAC050 | 46 | 0,11 / 0,32 | Standard, IP42 | optional, extern |  |
| MAC095 | 92 | 0,22 / 0,62 | Standard, IP42 | optional, extern | |
| MAC140 | 134 | 0,32 / 0,9 | Standard, IP42 | optional, extern | |
| MAC141 | 134 | 0,48 / 1,59 | Standard, IP42 | optional, extern | |
| Neue kompakte MAC-Generation | |||||
| MAC083 | 83 | 0,20 / 0,60 | Standard, IP42 | optional, extern | |
| MAC140-F | 134 | 0,32 / 0,9 | IP42, IP65 optional | optional, extern | |
| MAC141-F | 134 | 0,48 / 1,59 | IP42, IP65 optional | optional, extern | |
| Wassergeschützte Sonderausführungen | |||||
| MAC140 IP67 | 134 | 0,32 / 0,9 | wasserdicht, IP67 | optional, extern |  |
| MAC141 IP67 | 134 | 0,48 / 1,59 | wasserdicht, IP67 | optional, extern | |
| Kompakter 320-W-Servomotor | |||||
| MAC320-P | 320 | 0,8 / 2,4 | IP42, IP65 optional | optional, extern | |
| Edelstahl-Sonderausführung | |||||
| MAC101 | 134 | 0,32 / 0,9 | Edelstahl, IP67 | nein |  |
| Modulare MAC-Baureihen | |||||
| MAC400-D2/D5 | 400 | 1,3 / 3,8 | IP55 | optional, intern | |
| MAC402-D2/D5 | 400 | 1,3 / 3,8 | IP55 | optional, intern | |
| MAC800-D2/D5 | 734 | 2,38 / 6,8 | IP55 | optional, intern |  |
| MAC800-D3/D6 | 560 | 1,78 / 6,8 | IP66 | optional, intern |  |
| MAC1000-D2/D5 | 1.000 | 3,18 / 9,54 | IP55 | optional, intern |  |
| MAC1200-D2/D5 | 1.140 | 3,8 / 11,4 | IP55 | optional, intern | |
| Leistungsstarke 3×400-V-AC-Antriebe | |||||
| MAC1500-D2/D5 | 1.500 | 5,0 / 15,0 | IP55 | optional, intern | |
| MAC3000-D2/D5 | 3.000 | 9,55 / 28,7 | IP55 | optional, intern |  |
| MAC3000-G2/G5 | 3.000 | 9,55 / 28,7 | IP55 | optional, intern |  |
| MAC4500-D2/D5 | 4.500 | 14,3 / 52 | IP55 | optional, intern | |
Weiterführende Informationen
Welcher MAC-Servomotor passt zu Ihrer Anwendung?
JVL Deutschland unterstützt Sie bei der Auswahl, Auslegung und Integration des passenden Servomotors – von der kompakten Positionierachse bis zum leistungsstarken dezentralen Maschinenantrieb.
